小拉杆横向波纹补偿器也称小拉杆横向型膨胀节、小拉杆横向补偿器，除可以补偿弯曲管段的横向位移和角位移，同时也可以补偿轴向位移。用以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。

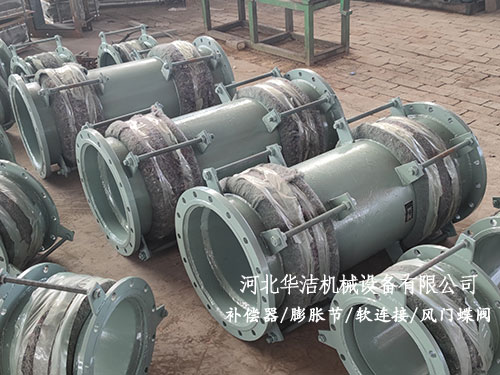

小拉杆横向波纹补偿器由两段波纹管，中间接管及带有限位螺母的小拉杆等零件组成，材质为1Cr18Ni9Ti或SUS304材质制造，采用多层一次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。小拉杆不能承受内压推力。举例：0.6XLB500FB-1500表示公称通径为500mm,工作压力为0.6Mpa，长度为1500mm，不锈钢法兰连接的小拉杆横向波纹补偿器。

小拉杆横向波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0?。┚ザ烙米髦嵯虿钩セ蚝嵯虿钩サ纳舷拗?，此种情况应分别满足以下关系式：

X1≤Xo Y1≤Y

X1、Y1为单独用作轴向补偿或横向补偿的实际值。当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：
