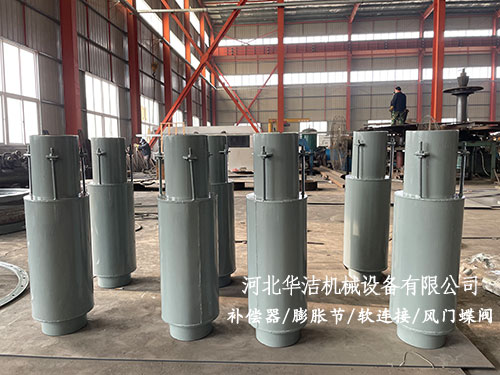

我公司生产的无约束波纹补偿器内的波纹管采用单层、双层或多层U型波，波纹管和导流管套材料为1Cr18Ni9Ti等奥氏体不锈钢，其它材料为低碳钢或低合金钢。该产品用于管道的轴向补偿，补偿量大，具有强力自导向和抗弯能力，从而可以简化管道导向支架的设计。

无约束波纹补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器完全相同。为了使工程稳定可靠，无约束补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。

无约束波纹补偿器可应用于管道的架空、地沟敷设，也可应用于有补偿的直埋敷设，此时无约束补偿器处应设检查井或暗室。

一、无约束波纹补偿器的安装要求：

由于无约束波纹补偿器自身具有强力支撑和固定性能，因此，无约束波纹补偿器除了取消预拉伸工作外，还大大地宽松了安装要求。无约束波纹补偿器可像一段短管一样安装于管道中，不必按其他轴向型补偿器通常要求的全线钢管接好后再割下和补偿器等长管道的方法。还由于无约束波纹补偿器坚固的外壳，也方便了运输、安装和保温。但仍需注意以下几点：

1、定向保护套不得与坚固物碰撞，以免妨碍导向圈的位移。

2、管道内工作介质应进行处理。当补偿器靠近地面安装或者在地沟内安装时，要有良好的排水措施，未经特殊处理的无约束波纹补偿器不得浸泡在污水中。

3、安装时要注意导流筒的方向与介质流动方向一致。

4、无约束波纹补偿器允许不超过1.5倍公称压力的系统水压试验。

5、压力试验在固定支架安装完毕后进行。

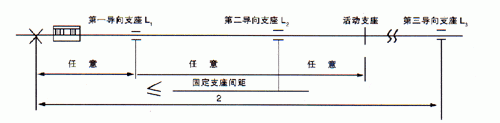

安装示意图：

二、无约束波纹补偿器的型号示例：

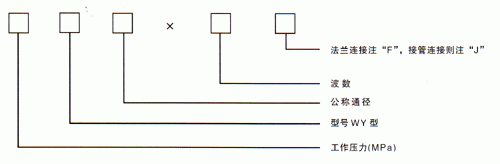

无约束波纹补偿器型号

举例：0.6WY300×12F

表示：工作压力为0.6MPa，WY代表无约束波纹补偿器，通径DN=300mm，12代表波数，F为法兰连接。

三、无约束波纹补偿器的产品说明：

“无约束”是国内以往的轴向型波纹补偿器对使用有较多约束条件而得名的，无约束波纹补偿器满足以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求，使用无约束波纹补偿器可使管道的所有支架间距均可调整。
